概述：
- ZB-G02/24/5I 型高速电力线通信模块采用了具有自适应功率放大器、增强型宽带自适应模拟前端技术和可移动中技术
- 先进的数字视频信号处理技术和通 用标准 TCP/IP 通信协议，能够在有强噪声干扰的低压配电线上实现稳定可靠的数据传输
- 可满足电力系统监控设备通过电力线进行数据传输和视频监控的需要。
功能及特点
- 自适应多频段的 OFDM 调制技术；
- 具有自主知识产权的增强型自适应模拟前端技术；
- 独有的纠错技术提高了通信的可靠性；
- 兼容 TCP/IP 协议模式；
- 支持每个网络 255 个节点的多网络组网通信；
- RJ45 口数据接口方式，可实现电力线上透明数据及视频传输；
- 体积小、安装维护简单，具有远程维护功能，维护成本低；
- 多重防雷技术
基 本 特 性
- 工作温度 -40℃ ～ +85℃
- 通信接口 RJ45 网口
- 标准网口 10M/100M 自适应
- 工作电压 DC 24V
- 产品特性 采用工业级设计，24V/DC电源，功率0.8瓦
载 波 特 性
- 载波频率 2MHz ～ 100MHz
- 载波速率 1Gbps
- 通信协议 数据透明传输
- 传输距离 1000m
- 动态范围 > 85dB
- 耦合方式 低压线路：电容耦合
- 传输误码率 < 10 -12
- 接收灵敏度 < 1mV
- 接收信噪比 优于-3dB
- 标称输出阻抗 75 欧姆
- 最大发送功率 0.8W
- 适用电压等级 高压:10KV/AC、6KV/AC 低压：380V/AC、220V/AC

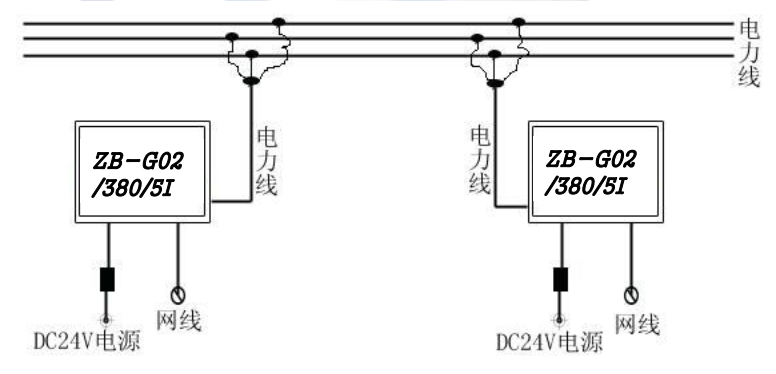

应用原理图
